Gli impianti non sono un capitolo separato del cantiere: sono ciò che determina consumi, comfort e salubrità di una casa una volta che le pareti sono chiuse. In questa guida vediamo come impianto idrico, termico ed elettrico si integrano tra loro e con l’involucro, in quale ordine conviene decidere e quali errori pesano di più sul risultato finale.
Perché in bioedilizia impianti e involucro si progettano insieme
Una casa costruita o ristrutturata con criteri di bioedilizia cambia il proprio comportamento termico in modo radicale. Un involucro con trasmittanza di 0,20-0,25 W/m²K disperde tre o quattro volte meno di una parete anni Settanta non isolata, e questo si riflette immediatamente sul fabbisogno di riscaldamento: un edificio ben coibentato può passare da 150-180 kWh/m² anno a 30-50 kWh/m² anno. Dimensionare la caldaia o la pompa di calore sui vecchi consumi significa installare una macchina sovradimensionata che lavora a cicli brevi, consuma di più e si usura prima.
Il rapporto funziona anche nella direzione opposta. Quando si sceglie un pacchetto isolante a base di materiali naturali, la capacità termica e igroscopica dei materiali modifica il modo in cui l’edificio accumula calore e gestisce il vapore. Un impianto radiante a bassa temperatura sfrutta bene questa inerzia; un impianto ad aria calda, molto meno. Le due decisioni non possono essere prese a mesi di distanza e da soggetti diversi.
C’è infine un tema di durabilità. Le tracce, i cavedi e i passaggi impiantistici attraversano murature, solai e coperture. Un passaggio mal risolto in un tetto ventilato o in un massetto a secco è un punto di condensa o di dispersione che nessun materiale isolante compensa.
L’ordine dei lavori: cosa si decide e quando
La sequenza tipica di un intervento su edificio esistente segue una logica precisa: prima si riduce il fabbisogno, poi si dimensiona la macchina che lo copre. Invertire l’ordine è l’errore più costoso che si possa fare.
| Fase | Cosa si decide | Conseguenza se si sbaglia |
|---|---|---|
| 1. Diagnosi | Consumi reali, tenuta all’aria, ponti termici, umidità di risalita | Si isola sopra un problema irrisolto |
| 2. Involucro | Isolamento, serramenti, copertura | Impianto sovradimensionato per sempre |
| 3. Distribuzione | Tracce, cavedi, terminali, ventilazione | Rifacimento di finiture appena posate |
| 4. Generazione | Pompa di calore, caldaia, biomassa, accumuli | Cicli brevi, rendimento reale basso |
| 5. Regolazione | Termostati, zone, curve climatiche | Comfort disomogeneo, consumi fuori scala |

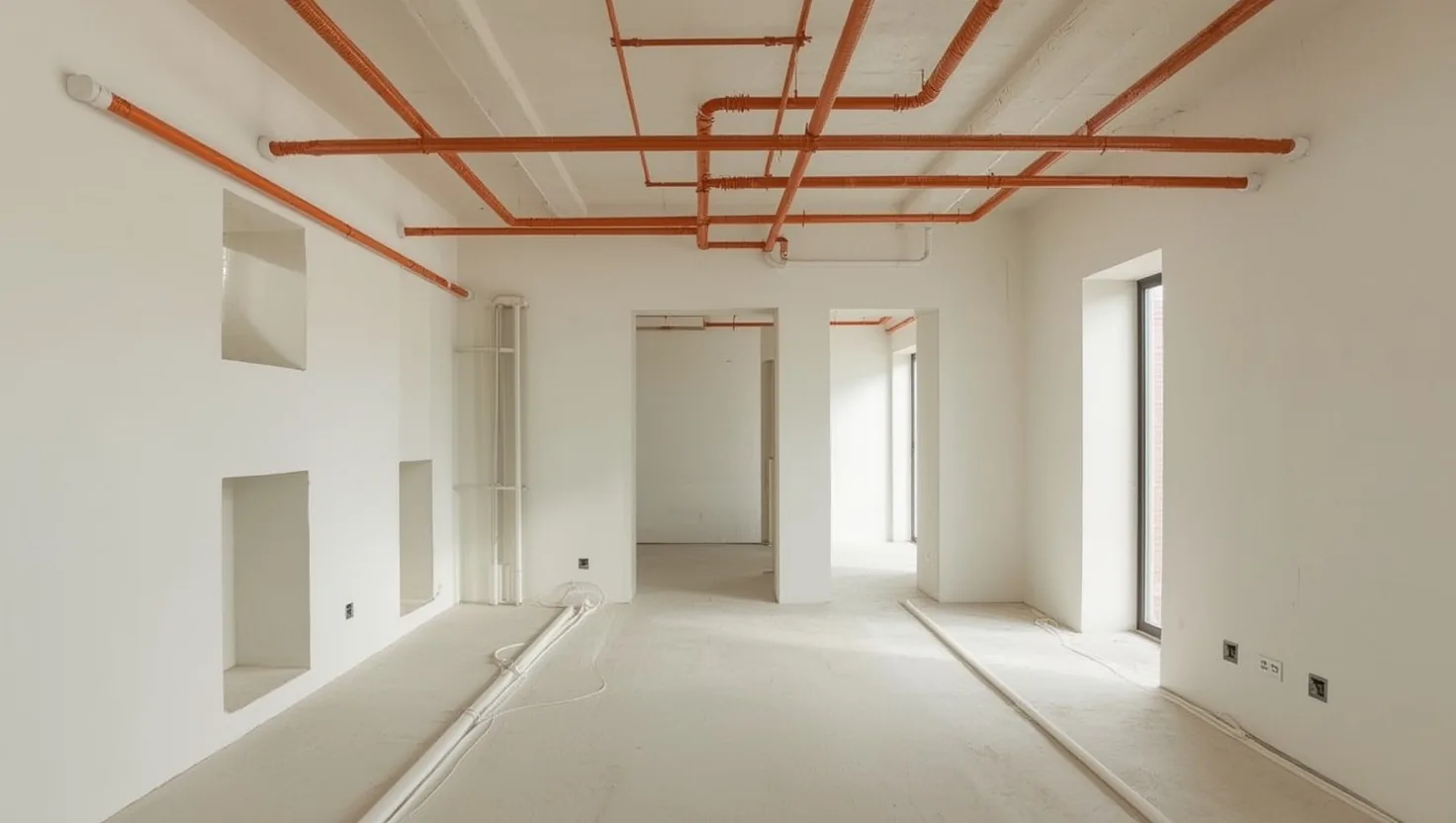

Nelle ristrutturazioni parziali, quando non si può intervenire su tutto, vale una regola pratica: prevedere fin da subito i passaggi vuoti (corrugati, cavedi, predisposizioni) anche per gli impianti che si realizzeranno più avanti. Un tubo posato oggi in un massetto costa poche decine di euro; lo stesso tubo posato fra cinque anni comporta la demolizione del pavimento.
I tre impianti e come si parlano tra loro
Impianto idrico
Riguarda la qualità dell’acqua che esce dai rubinetti, i consumi (in Italia si stimano 200-240 litri per abitante al giorno negli usi domestici) e i materiali a contatto con l’acqua potabile. Le scelte che incidono di più sono il tipo di tubazione, l’eventuale trattamento e il recupero delle acque meteoriche per gli usi non potabili. Il tema è approfondito nella guida dedicata all’impianto idrico.
Impianto termico
È l’impianto che pesa di più sulla bolletta e sulle emissioni. La scelta fra pompa di calore, caldaia a condensazione e generatore a biomassa dipende dal fabbisogno residuo dopo l’isolamento, dalla temperatura di mandata che i terminali richiedono e dal contesto climatico. I dettagli su rendimenti, dimensionamento e terminali si trovano nella pagina sull’impianto termico.
Impianto elettrico
Oltre alla sicurezza, che è materia di norma CEI, l’impianto elettrico incide sull’ordine dei percorsi in parete, sulla predisposizione per fotovoltaico e ricarica di veicoli, e su alcune scelte di comfort come i circuiti a bassa emissione elettromagnetica. Ne parliamo nella guida all’impianto elettrico.

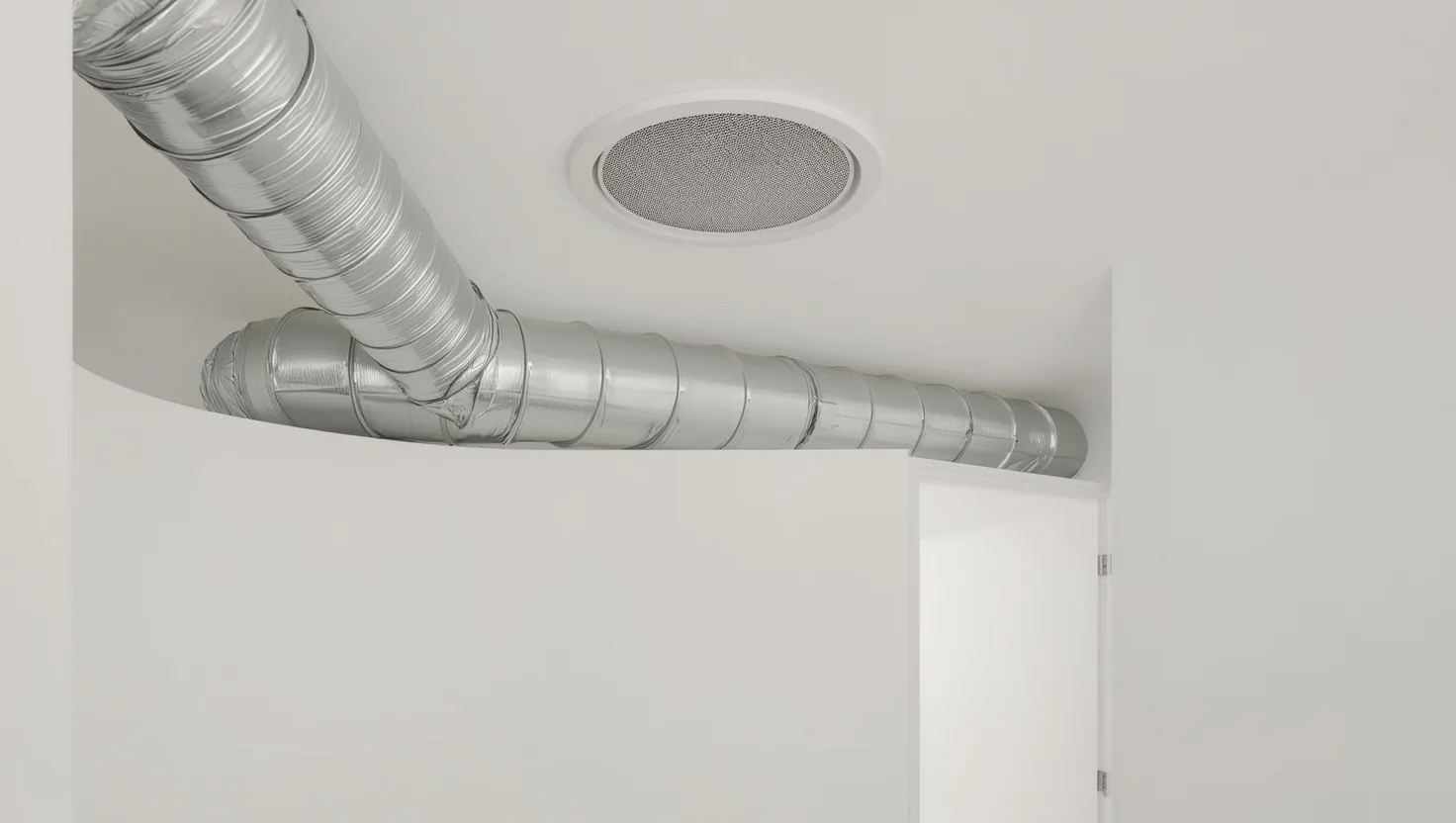

La ventilazione meccanica controllata: l’impianto che manca quasi sempre
Quando si migliora la tenuta all’aria di un edificio, l’aria non si rinnova più per le infiltrazioni casuali di serramenti e cassonetti. Il ricambio deve tornare a essere una scelta progettuale. Una famiglia produce ogni giorno tra 8 e 14 litri di vapore acqueo fra respirazione, cucina, docce e asciugatura del bucato: senza ricambio adeguato quel vapore condensa sui punti più freddi e alimenta muffa.
La ventilazione meccanica controllata risponde a questo problema in modo continuo e a bassa portata. Gli ordini di grandezza utili:
- Portata di riferimento: 0,3-0,5 ricambi d’aria all’ora in ambienti residenziali, spesso espressa come 20-30 m³/h per persona.
- Recupero di calore: le unità a doppio flusso dichiarano rendimenti di recupero fra il 75% e il 90% sul calore sensibile.
- Assorbimento elettrico: unità residenziali ben progettate stanno sotto 0,45 W per m³/h di portata.
- Filtrazione: filtri da F7/ePM1 in mandata riducono in modo significativo il particolato fine in ingresso.
Esistono anche soluzioni decentralizzate a singolo ambiente, con scambiatore ceramico e funzionamento alternato: costano meno e si installano in ristrutturazione senza canalizzazioni, ma il controllo delle portate è meno preciso e il rumore va verificato. In entrambi i casi la manutenzione dei filtri (due o tre sostituzioni l’anno) non è opzionale: un impianto con filtri saturi peggiora la situazione invece di migliorarla.
Isolamento e impianti: dove si incontrano davvero
Il punto di contatto più delicato è la gestione del vapore. Un pacchetto murario traspirante realizzato con intonaci a base di calce e isolanti igroscopici accetta un certo transito di umidità; un impianto che immette continuamente vapore senza estrazione lo mette in crisi. Al contrario, una VMC ben tarata riduce l’umidità relativa invernale interna verso il 40-50%, condizione in cui la maggior parte dei problemi di condensa superficiale non si presenta.
Il secondo punto è la temperatura dei terminali. Superfici radianti estese (pavimento, parete, soffitto) lavorano a 30-35 °C di mandata e permettono a una pompa di calore di raggiungere COP stagionali elevati. Sopra i 50-55 °C, tipici dei radiatori tradizionali non sostituiti, il rendimento della stessa macchina crolla. Se si prevede un impianto radiante a pavimento, la stratigrafia va coordinata con la scelta del pavimento: la resistenza termica del rivestimento non dovrebbe superare 0,15 m²K/W.
Limiti e errori ricorrenti
- Isolare senza ventilare: è la causa più frequente di muffe comparse dopo una ristrutturazione energetica.
- Sovradimensionare il generatore: una macchina troppo grande in un edificio ben isolato lavora quasi sempre in accensione e spegnimento, con rendimenti reali molto lontani da quelli di targa.
- Radiante su edificio non isolato: con dispersioni elevate la superficie radiante non riesce a coprire il fabbisogno restando a bassa temperatura e il vantaggio economico svanisce.
- Ignorare l’acustica: pompe di calore esterne, ventilatori e scarichi generano rumore. Le distanze dai confini e dalle camere da letto vanno verificate prima, non dopo.
- Nessuna documentazione as-built: senza tracciato reale degli impianti, ogni intervento futuro comincia con una demolizione esplorativa.
- Delegare tutto all’installatore: l’installatore esegue bene ciò che gli viene chiesto, ma il coordinamento fra involucro e impianti è un compito progettuale.
Va detto con onestà che l’integrazione completa (involucro molto performante, VMC a doppio flusso, pompa di calore, radiante, fotovoltaico con accumulo) ha un costo iniziale importante e tempi di rientro che dipendono fortemente dai prezzi dell’energia e dagli incentivi vigenti. In molte ristrutturazioni parziali un percorso graduale, con predisposizioni intelligenti, è più realistico di un intervento totale rimandato all’infinito.
Domande frequenti
Prima l’isolamento o prima l’impianto?
Prima l’isolamento, salvo che il generatore esistente sia guasto o fuori norma. Ridurre il fabbisogno permette di installare una macchina più piccola e meno costosa, e cambia radicalmente la scelta dei terminali.
La ventilazione meccanica fa aumentare i consumi?
Consuma energia elettrica per i ventilatori, ma con un recuperatore ad alta efficienza il calore risparmiato sull’aria di rinnovo supera in genere l’assorbimento dei ventilatori nei climi continentali italiani. Il confronto corretto non è con “nessuna ventilazione”, ma con l’apertura ripetuta delle finestre in inverno.
Si può fare tutto in una casa abitata?
In parte. Impianto elettrico e VMC decentralizzata si prestano a interventi per stanze successive. Il radiante a pavimento e la sostituzione delle tubazioni idriche sotto traccia sono invece lavori che richiedono di liberare gli ambienti.
Chi deve coordinare i tre impianti?
Un progettista termotecnico o un architetto con esperienza di edifici a basso consumo, che nella maggior parte dei cantieri si ripaga evitando un solo errore di dimensionamento.
